Voici une seconde tentative afin de réaliser mon premier circuit imprimé

La première expérience ayant complètement ratée, j'ai pris les chose en main. Enfin... presque ! Car ici aussi, le circuit imprimé n'a pu être réalisé...
Voici donc une seconde liste des choses à ne pas faire ! C'est mieux, mais c'est pas encore ça... Au menu: temps d'insolation, de gravure et un joli rappel sur les résistances chauffantes.... Enjoy !

1. Le typon

Ce coup ci, j'ai oublié le calque A4 Canson et l'imprimante à jets d'encres. J'ai pris un fillm transparent de vidéoprojecteur et une imprimante laser.

Bon, ya pas photo, ce coup ci le typon est correct. L'encre est bien noire, le typon bien transparent. J'en ai profité pour "agrandir" les pistes. Elles sont plus larges donc comportent plus d'encre et donc lors de l'insolation, elles ont tendance à ne plus disparaître.





Deux reproches tout de même:

- J'ai imprimé 2 fois le typon ce qui m'a donné un flou sur les écritures. On voit qu'elles sont décalées; pas très nettes. Ce n'est pas très grave, mais je ne le fais plus depuis...

- Les pastilles (les trous à percer qui permettent d'implanter les composants) sont trop petits. Il aurait fallu les agrandir.

Typon imprimé via une Laser Noit et Blanc sur du film de vidéoprojecteur

2. L'insolation

Tout comme la dernière fois, j'ai tenté de réaliser 2 circuits imprimés. Simplement pour aller plus vite dans mes tests...



1'30m = Trop long encore ! Certaines pistes, même si on ne le voit pas bien sur la photo, se sont désintégrées lors de la révélation.

1'15m = On approche du temps idéal avec mon insoleuse. Mais les UV ne crament pas bien le vernis. En comparant les 2 plaques, on voit bien que celle de gauche à moins de vernis que l'autre. En contrepartie, les fines écritures sont plus lisible.



Depuis, j'ai trouvé le temps idéal qui est 1'25 d'insolation !

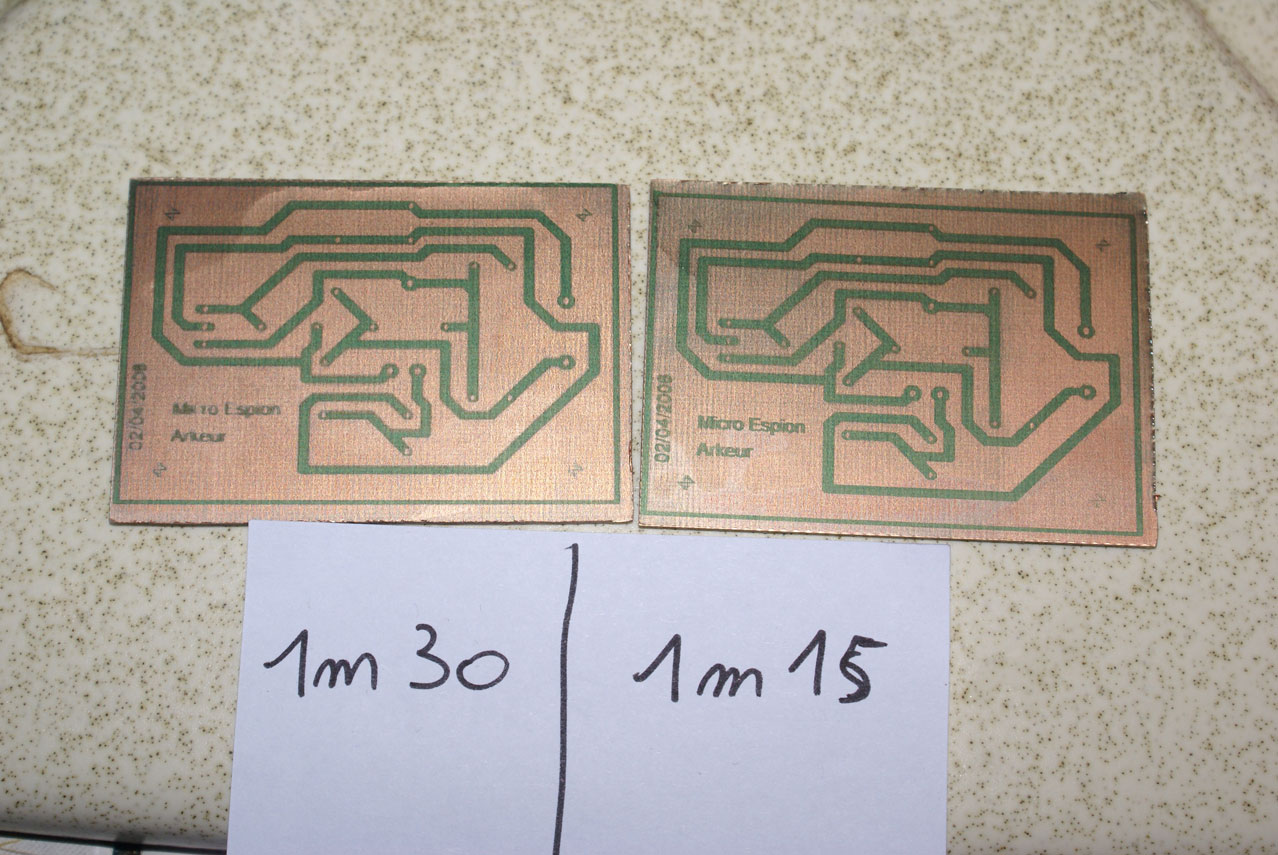

Un peut trop insolé à gauche, pas assez à droite... Le temps idéal est difficile à trouver !

3. La révélation

Ici on voit bien les "1'30m" d'insolation qui ont été un peu trop longues. Les pistes du haut sont bouffées.

Aussi, j'avoue avoir frotté un peu trop fort le vernis avec mon doigt. Bref, pas très bon tout ça...

Les pastilles sont visiblement trop petites !

Ne pas gratter trop fort le vernis sinon les pistes disparaîssent !!

4. La gravure



Hé hé ! La gravure... Regardez bien l'image, voici mon matériel pour graver:

- Une baignoire de poupée, tip top car ma fille a pu jouer avec les jeux dedans et moi j'ai gagné une baignoire avec un rebord pour poser mes circuits ! 9€ à Champion :-)

- Un bidon de lessive vide. Celui là, il est tip top pour y ranger mon perchlorure de fer une fois la gravue terminée. il fait 3 litres, ma cuve de graveuse 2 litres et en plus il a un goulot très large ce qui permet de ne pas en foutre partout.

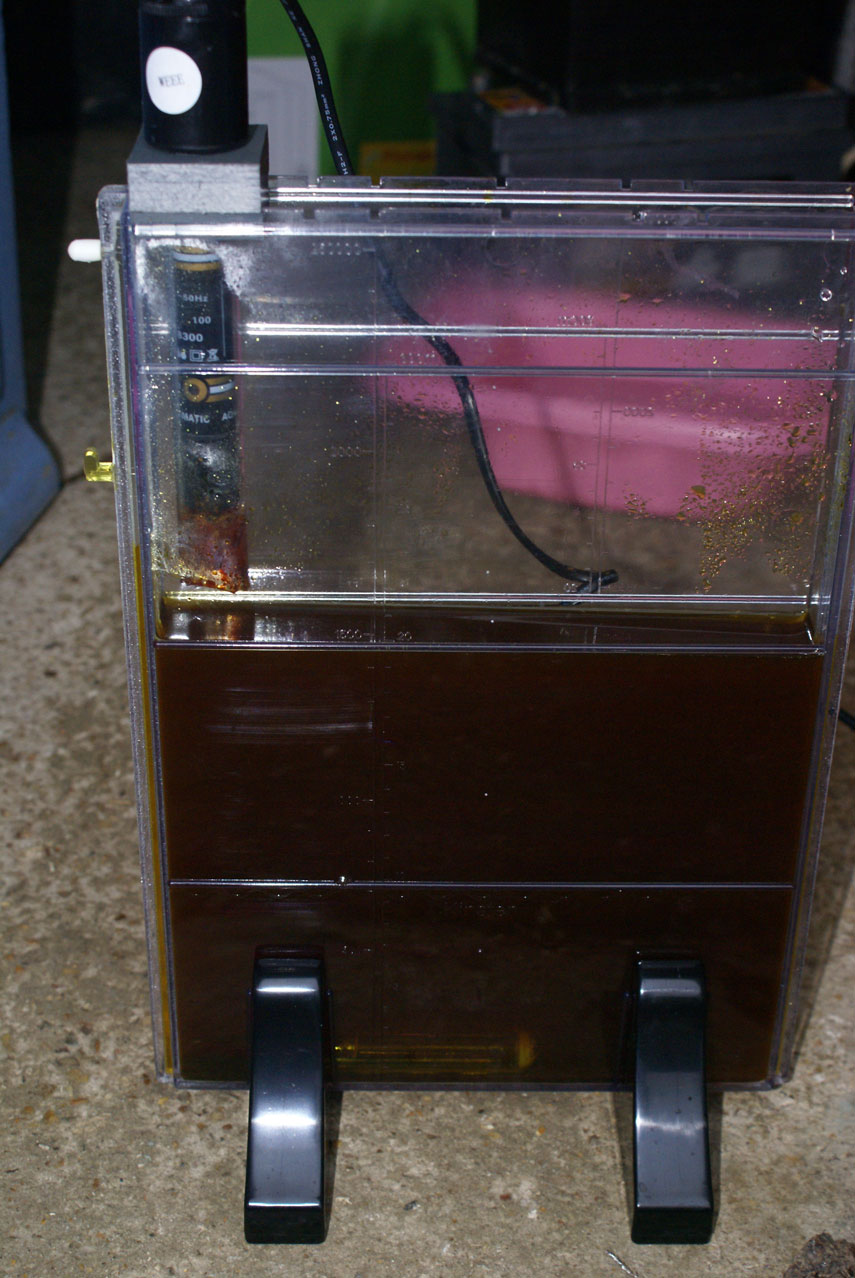

Mais... Il y a un truc qui cloche... Regardez bien la graveuse... ;-)

















Et là, vous ne voyez toujours rien ?...

Regardez bien la cuve ! Ou plutôt le fond de la cuve...

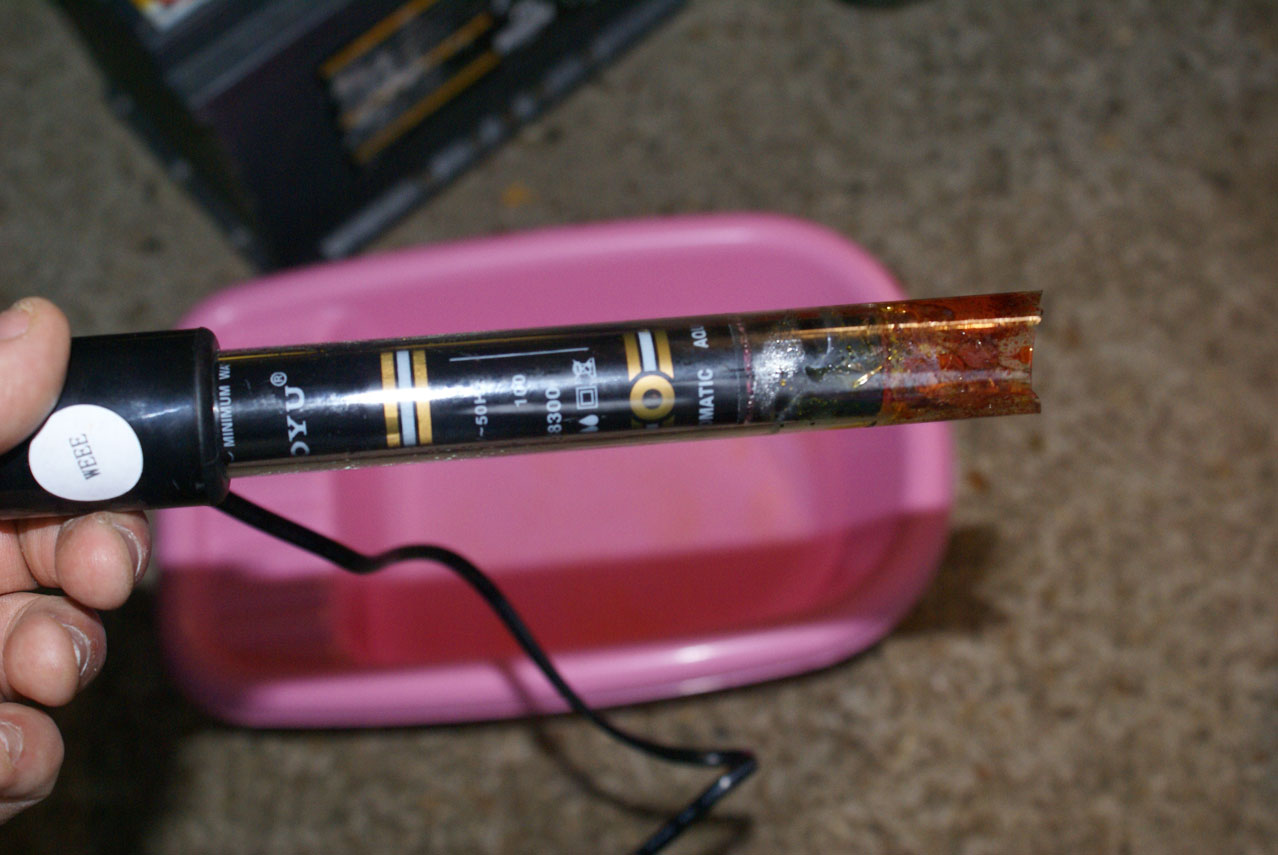

Bingo ! J'ai niqué la résistance ! :-)

Voici ma méthode pour niquer une résistance:

- Remplir la cuve à moitié (primordiale !)
- Tourner le thermostat de la résistance à fond
- Attendre que la résistance dégage un peu de fumée

- Au moment ou tu te diras "bizarre, l'eau n'est pas cencée dégager de fumée", ta résistance éclatera en faisant un gros bruit. La résistance interne ne sera donc plus protégée avec le verre qui tombera violement au fond de la cuve en faisant une éclaboussure de perchlo. De jolies étincelles bleuâtres apparaitront (électricité + eau...) et tout ça te coutera 30€ (prix d'une nouvelle résistance de 150watts à Baobab à Chartres).



Fun hein ? :-) Sérieusement, c'est un peu plus dangereux que ça et mieux vaut se trouver à côté de la prise de courant pour débranchéer la ralonge aussi vite que possible.



Pourquoi la résistance a explosée ?

Simplement parceque la cuve n'était pas assez remplie et que le thermostat n'arrivait pas à se réguler. En bas, dans le perchlo, on avait atteint les "bons" degrés, au dessus du niveau de l'eau, la résistance chauffait toujours afin de trouver la température donnée sur le thermostat.

Inévitable et pourtant si simple à éviter... Il Suffisait juste de remplir la cuve au maximum ! Voilà aussi pourquoi j'ai un bidon de 3 Litres et que ma cuve est désormais toujours remplie au maximum afin que ma résistance soit completement immergée !

Mon pti matos :-)

Vous ne voyez toujours rien ?!!



Gaston Lagaffe of course !

5. La gravure, suite et fin !

L'ancienne résistance était une 100Watts, j'ai opté pour une 150Watts.
Pourquoi ? Je ne sais plus trop, j'ai lu ça quelque part..

Ici on voit bien le perchlorure de fer que je venais de mettre dans la graveuse. Ca se présente en forme de ptite boulettes. Le sachet fait 1 Kg que l'on doit diluer dans 1 Litre d'eau.

Ma cuve faisant 2,5Litres, c'est surement pour cela que mon temps de gravure dure un peu longtemps. Mais bon, je sais que ce n'est pas trop grave puisque depuis mes circuits sont bôs :-) !



A retenir:
Le fait d'avoir des bulles dans la cuve de la graveuse accélère le processus. Par contre, il faut toujours mettre plus haut que le niveau de l'eau le "bulleur" (le pti moteur) afin d'éviter les refoulement de perchlo. Ca je le savais ;-)

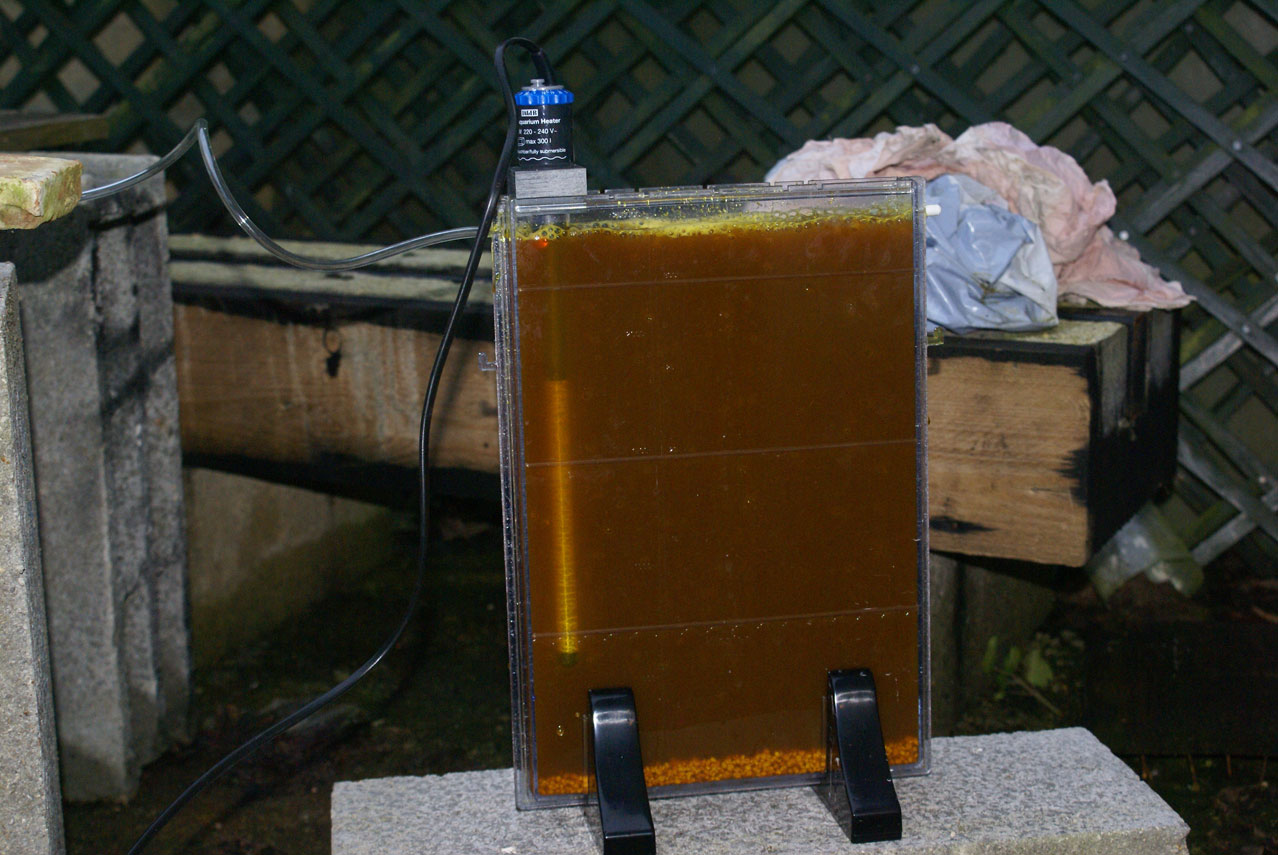

Une nouvelle résistance avec le perchlo en boulette

On voit la diode orange de la résistance allumée car l'eau n'a pas atteint les degrés réglés sur le thermostat.

En attendant, le perchlorure de fer se dissout (Ya moins de boulettes).

La graveuse chauffe, le perchlo se dissoue dans l'eau...

Voilà, j'ai stopé la gravure. Et c'est précisément ici que j'ai fait "Tilt !".

Pourquoi mes pistes ne sont pas belles, nettes et sans bavures ?
- Parceque j'ai trop insolé.

Pourquoi j'ai encore du cuivre ?
- Non pas parceque j'ai pas assez gravé, mais parceque je n'ai pas assez révélé. Enfin... le fait d'avoir mal insolé, forcément la révélation s'est mal passée.

Pourquoi est-ce que la gravue était aussi longues avec du perchlorure neuf ?
- Parceque c'est le résultat de la combinaison des deux questions précédentes !



Désormais,
- J'insole en 1'25m
- Je révele en 45 secondes
- Je grave en 15minutes

Et mon circuit est nikel. Mais mon montage ne fonctionne pas puisque je me suis planté lors du shéma sous Eagle ! :-)

Au fait... Le shéma... C'est cencé être un micro espion :-)

Gravue terminée, circuit raté ! Et de 2 ! :-)
